一、适用范围：
1、爆炸性气体混合物危险场所：1区、2区。
2、爆炸性气体混合物：ⅡA、ⅡB。
3、温度组别：T1～T4。
4、防爆标志：ExdeⅡBT4、*ExdeⅡCT4。
注：要求ⅡC级时请注明。
要求带漏电功能请注明。
二、产品特点：
1、本产品为复合型，开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构。
2、铸铝合金外壳，内装高分断小型断路器，并可装漏电开关。
3、具有过载短路保护功能。
4、采用模块结构，各种回路可以自由选择，组合。
5、有特殊要求可特制。
6、钢管或电缆布线均可。
三、主要技术参数
|
产品型号 |
额定电压 |
主回路
额定电流 |
支路数 |
主回路
开关数 |
支路额
定电流 |
防爆标志 |
进口螺纹 |
电缆外径 |
|
进线 |
出线 |
进线 |
出线 |
| ABXM(D)-4 |
380V
/
220V |
60A
100A
125A |
4 |
1 |
1、
3、
5、
10、
15、
20、
25、
30 |
Exde Ⅱ BT4
*ExdeⅡ CT4
|
G2"
|
G3/4"
G1"
|
18 |
Φ10-14mm |
| ABXM(D)-6 |
6 |
22 |
| ABXM(D)-8 |
8 |
26 |
| ABXM(D)-10 |
10 |
30 |
| ABXM(D)-12 |
12 |
34 |
| ABXM(D)-4K |
4 |
12 |
|
ABXM(D)-6K |
6 |
18 |
|
ABXM(D)-8K |
8 |
22 |
|
ABXM(D)-10K |
10 |
30 |
|
ABXM(D)-12K |
12 |
34 |

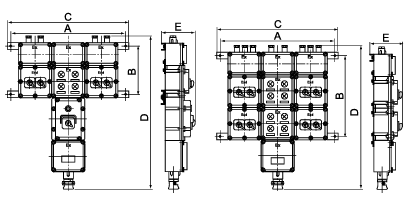

四、主要外形尺寸及安装形式：
|
